数控走心机 KS32走心式及走刀式CNC車床高精密数控走心机 CNC走心机

详情描述：

坤鉦設計機台著重高效能，KS32走心式及走刀式CNC車床，在機器結構上將多組刀座、主軸、副主軸與旋轉刀具軸完全融合在一機。可快速執行車削、鑽孔、攻牙、側銑作業。這是一部小型複雜工件加工之首選機種。
新增設計Y2軸，讓工件背面的銑削更便利。 KS-32S具備走心式及走刀式CNC車床功能，其主要特色Y2軸，使背面加工刀座可上下移動，強化工件背面銑削加工。另外我們更嚴選FANUC控制器(雙系統控制器，結合了X1,Z1,Y1,C1,A1，及X2,Z2,Y2,C2,B2)同步加工。
  整體結構
大加工直徑32mm
大加工長度300mm
走心式及走刀式共用設計
附迴轉導套，長工件加工更穩定
主軸與副主軸構造
主軸與副主軸具C軸功能
標準配備4組刀座。並可增加一組三軸正向背向動力刀座(選購)
自動送料機(選購)
Fanuc CNC 控制器，附10.4"LCD螢幕

※註 :
1.本公司秉持求新求好之精神不斷改善及研發新功能，並保有型錄規格異動權利，若有異動不另行通知，歡迎洽詢。
2.型錄所記載加工尺寸及數據，依加工、環境、刀具條件等不同，實際產生數據可能有所誤差。

  走心式主軸頭

主軸頭移動滑道搭配線性滑軌，配合大跨距設計，移動穩定順暢。
主軸頭移動採用伺服馬達驅動，定位精準。
高精密主軸，加工精準，可耐長時間連續作業。

  筒夾夾持裝置 (DIN 6343-35)


本機之主軸採用前推式筒夾。大夾持能力為?32mm，大
夾持加工長度300mm。

  棒材自動送料機(選購)


自動送料機使本機達到全自動化加工作業。節省人力需求，
提升加工效率與產能。

  C軸輪廓加工功能


?6?4主軸與副主軸都具有C軸功能。可執行輪廓加工。
?6?4主軸與副主軸之分割精度為0.001?，提供高精度的輪廓加工。

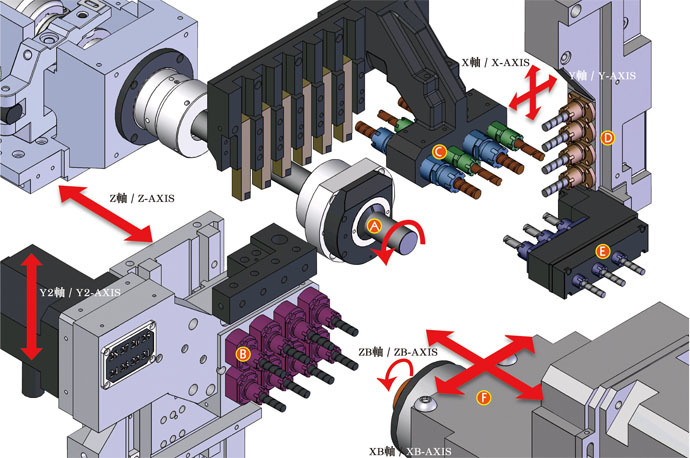

  C軸加工示意圖

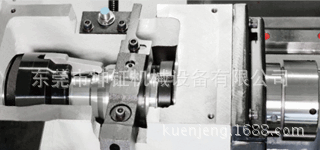

  迴轉導套


走心式之迴轉導圈可確保長工件加工時之穩定性與加工精度。
走刀式之無導套設計可縮短殘材，節省加工成本。
  風壓式剎車


主軸定位搭配風壓式剎車，確保高定位精度。
  走心式組合

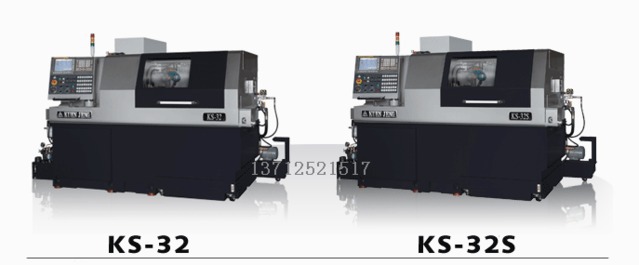

KS-32




KS-32S



KS-32
KS-32S

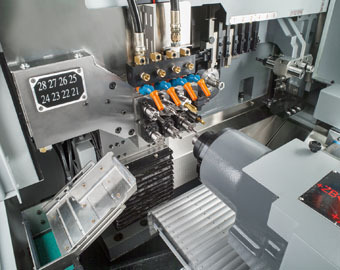

A.主刀座
?6?4主刀座可裝置6支外徑車刀。刀柄尺寸16x16mm
?6?4主刀座適用於工作外徑之車削與截斷
A.主刀座
?6?4主刀座可裝置6支外徑車刀。刀柄尺寸16x16mm


B.背面加工刀座
?6?4背面加工刀座可配合副主軸做工件之背面加工
?6?4此刀座可裝置4支刀具(均可為動力刀具)
?6?4其中2支為動力刀具。另外2支為固定刀具(標配)
?6?4適用於工件之車削，鑽孔與攻牙
B.背面加工刀座
?6?4此刀座可裝置8支刀具(均可為動力刀具)
?6?4Y2軸行程 / 100mm


C.固定刀座
?6?4此刀座為內孔加工刀座
?6?4適合工件之鑽孔與攻牙作業
C.固定刀座
?6?4此刀座為內孔加工刀座


D.徑向動力刀座
?6?4側銑刀座適用於工件之側銑，鑽孔與攻牙
?6?4此刀座可裝置5支刀具
?6?4所有動力刀具採伺服馬達驅動
D.徑向動力刀座
?6?4此刀座可裝置共5支刀具


E.三軸正向背向動力刀座(選購)
?6?4此刀座適用於工件之側銑，鑽孔與攻牙
?6?4所有動力刀具採伺服馬達驅動
E.三軸正向背向刀座(選購)
?6?4此刀座適用於工件之側銑，鑽孔與攻牙


F.副主軸座
?6?4副主軸可搭配背面加工刀座，同步背面加工
?6?4副主軸具有C軸功能，適合輪廓加工
?6?4副主軸標準轉速4000rpm，也可以指定6000rpm(選購)
F.副主軸
?6?4副主軸具有C軸功能，是和輪廓加工。
?6?4副主軸標準轉速4000rpm也可指定6000rpm(選購)

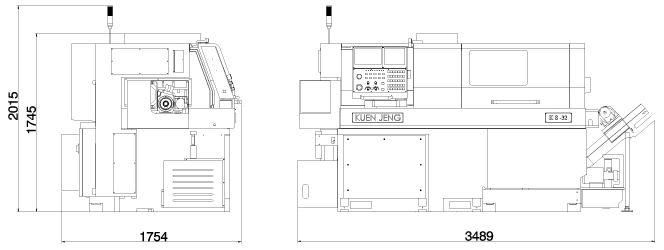

  佔地面積圖

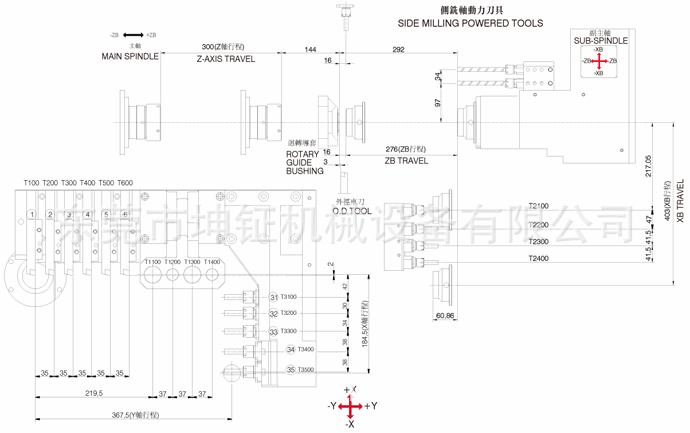

  加工行程
KS-32


  標準配備 / 選購配備
標準配備:
?6?4主軸
主軸馬達
主軸C軸
主軸煞車
副主軸

?6?4冷卻系統
切削油馬達

加壓冷卻系統 1.5 MPA

冷卻水箱

冷卻液液位偵測器



?6?4自動化週邊設備
工件檢出裝置

工件接收器

工件輸送帶


?6?4刀具
機台型號
KS-32
KS-32S
徑向動力刀具
5
5
鑽孔軸
ER20 x 2 / ER 16 x 2
ER20 x 2 / ER 16 x 2
副主軸背面加工刀具
動力刀具x2 / 標準刀具x2
動力刀具x8
Y2行程軸/100mm
選購配備:
?6?4附加動力刀具
三軸正向背向動力刀具(一組)
副主軸背面加工動力刀具

?6?4自動化週邊設備
長料排出裝置
自動送料機
油霧收集器
自動送料機介面

?6?4排屑 設備
鐵屑輸送機

鐵屑車



?6?4切削液流量檢知
利用流量檢知器，可偵測切削液流量是否
不足。當切削液流量不足時，機器自動發
出警報，並且自動停機。
